Переносные моноблочные рентгеновские аппараты для промышленного применения

Назначение
Аппараты предназначены для использования в качестве источника излучения при неразрушающем контроле изделий, материалов и сварных соединений, а также для досмотра багажа, тары, посылок. Контроль может проводиться как радиографическим методом, так и с помощью рентгеновских интроскопов.
В аппаратах используется частотно-импульсный способ формирования рентгеновского излучения, при котором на трубку подают высоковольтные импульсы максимальной частотой около 1 кГц, по форме близкие и прямоугольным.

Такой способ формирования излучения обеспечивает аппаратам следующие преимущества:
•высокий рентгеновский выход по сравнению с сетевыми моноблочными аппаратами;
•низкий вес аппаратов;
•возможность широкой регулировки параметров излучения.
Применяемые в аппаратах рентгеновские трубки выпускаются серийно АОЗТ “Светлана-Рентген” и имеют относительно малые размеры фокусного пятна при большой мощности излучения.

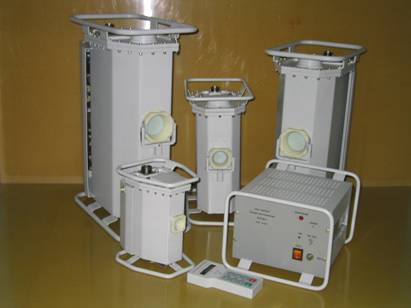

Мобильные рентгеновские аппараты
Рентгеноскопический контроль газовых баллонов	Контроль самолета аппаратом РАП 160-5

Основные параметры рентгеновских аппаратов

Основные параметры	РАП 90-5	РАП 160-5	РАП 220-5	РАП 300-4
Диапазон высокого U, кВ	30..90 через 1 кВ	40..160 через 1 кВ	50..220 через 1 кВ	70..300 через 1 кВ
Диапазон тока, мА	0.2..5 через 0.1 мА	0.4..5 через 0.1 мА	0.3..5 через 0.1 мА	0.7..5 через 0.1 мА
Максимальная мощность, кВт	0.36	0.6	1.0	1.2
Размеры фокусного пятна, мм	1.2 × 1.2	1.2 × 1.2	2.0 × 2.0	2.5 × 2.5
Время просвечивания стали FFD=700 мм; D7(Pb) D=2.0
15мм — 180 кВ, мин			2	1.8
45мм — 250 кВ, мин				12
Просвечивающая способность для стали при FFD=700 мм; D7(Pb) D=2.0; tэкс=5 мин, мм	4	19	35	50
Диапазон толщин, при которых относительная чувствительность лучше 2%, мм	2-5	3-20	4-37	5-55
Длина соединительных кабелей
— Блок управления — моноблок	7	7	7	7
— Блок управления — пульт — питания	до 100	до 100	до 100	до 100
Масса блоков, кг
— моноблок	4.7	16	30	40
— блок питания	5.4	8	8.2	8.2
— блок управления	0.3	0.3	0.3	0.3
