Rapid Prototyping & Computer Aided Design
Новые технологии в проектировании и промдизайне
На странице Отдела Информатизации Образования (DITE) портала ТПУ, можно получить информацию о продуктах для автоматизации проектно-конструкторских работ, расчёта и анализа конструкции, визуализации и анимации, имеющиеся в ТПУ:
Autodesk, Parametric Technology Corp., Dassault Systèmes, ANSYS, и др.
3D Motion Controllers от 3D Connexion - SpaceBall® 4000 FLX
3D-контроллеры SpaceBall® 4000 от 3DConnexion, предназначены для работы с развитыми CAD/CAM и CAE системами на рабочих станциях, персональных компьютерах и специальных графических и видео-системах. 3D-контроллеры (3D Motion Controller) значительно расш
иряют возможности и облегчают работу конструктора с САПР. Манипулятор обеспечивает возможность ассоциировать движение модели на мониторе с движением рабочего органа манипулятора, возможность управлять движением модели ":вручную".
Одними из 3D-контроллеров, представленных сегодня на рынке техничеcкого обеспечения САПР, являются контроллеры SpaceBall® 4000 FLX. Контроллеры SpaceBall® 4000 имеют специальные возможности и дополнительные функции, уменьшающие потребность обращения к экранным меню, ускоряющие поиск и выполнение команд при работе с системами
автоматизированного проектирования среднего и высокого уровня, поддерживающих твёрдотельное моделирование.
SpaceBall® 4000 FLX уменьшают время на черчение и 3D моделирование на 20%-30%, позволяют легко манипулировать трёхмерными объектами, позволяя осуществлять управление трёхмерными твёрдотельными объектами проектирования по 6 координатным осям, максимально приближенно к манипулированию объектами в реальных условиях. Имеет 12 кнопок управления, каждой из которых можно присваивать определённые функции управления с помощью программного обеспечения SpaceWare. Работают с платформами UNIX или PC и соответствуют стандартам основных систем CAD/CAM и CAE, таких как: · CATIA (Dassault Systemes); · Pro ENGINEER (PTC); Unigraphics (Unigraphics Solution); Inventor/3D Studio Max (Autodesk);· SolidWorks (SolidWorks);· SolidEdge (Unigraphics Solution);· Solid Designer (CoCreate); и др.
Драйверы для всех распространённых САПР и 3D-пакетов (Inventor, 3D Studio Max, SolidWorks, ProEngineer, CATIA...) - здесь. Описание (pdf).
Решения 3DConnexion для Autodesk Inventor - здесь.
Статья на cad.dp.ua "Новое в мире RP-машины и RP-технологий"
Михаил Зленко, д.т.н.

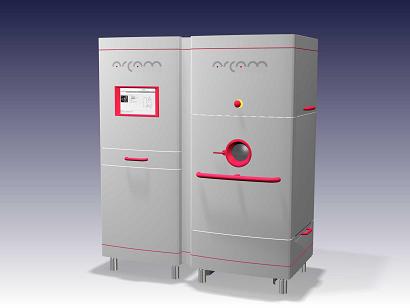

Процесс CAD To Metal от Arcam AB, Sweden
Arcam AB - компания, которая развивает технологию FFF (Free Form Fabricatio

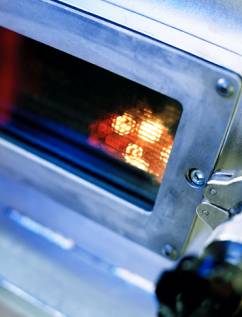

n). Технология FFF позволяет производить металлические детали, из металлического порошка на основе CAD-данных (трёхмерной компьютерной модели - 3D CAD Model) изготавливаемой детали. Под воздействием управляемого компьютером электронного луча - (EBM-технология: Electron Beam Melting) - металлический порошок расплавляется слой слоем.
Технология CAD to Metal® от Arcam AB, Sweden - процесс, который сокращает время изготовления форм для литья, рабочих прототипов проектируемых изделий, изготовить спроектированное изделие сразу в металле, не используя традиционное обрабатывающее оборудование.
Смотреть видео: EBM-технология.
Технология изготовления форм для литья от Generis

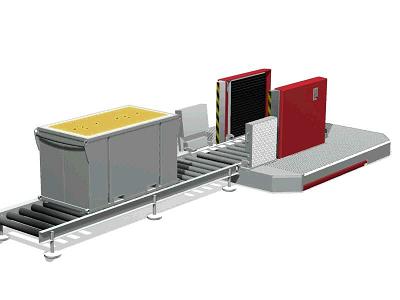

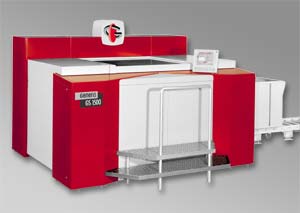

Компания voxeljet technology GmbH активно развивает, производит и продаёт оборудование для быстрого прототипирования и изготовления форм для технологий литья металла. Продукт компании - установка GS 1500. Установка GS 1500 позволяет изготавливать песчаные литейные формы для литья металлов, полностью автоматически, по CAD-данным модели формы, построенной в той или иной САПР. Используются стандартные материалы литьевой промышленности, что делает легкой интеграцию технологии от voxeljet technology GmbH в существующие процедуры обработки.

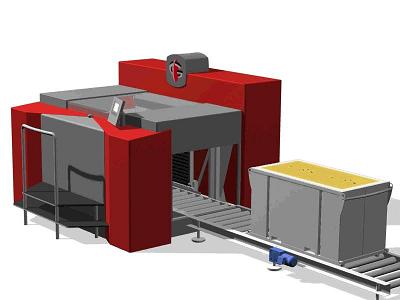

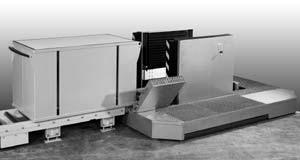

Большой объём рабочей камеры, высокая скорость и исключение инструментальной обработки при изготовлении литьевых форм, делают возможным быстро и качественно изготавливать опытные образцы изделий литьём металла, в том числе и в различном масштабе. Процесс GS 1500:
В настоящее время voxeljet technology GmbH представляет на рынке 3D printer systems : VX500, VX800.
Продукты JETCAM CAD/CAM (UK)
CAD/CAM система. Подготовка автоматизированного изготовления и обработки издели
й из листового материала: Mill, Turn, 5 Axis Laser, Wire EDM - (CADCAM & CIM for the Sheet Metal Industry). Разработчик - JETCAM International Limited, Hertfordshire, UK. Пользователи: Kone Elevators, General Electric, Siemens, Volvo, Lucent, John Deere and Ericsson.
Alibre Desgin
3D CAD система среднего уровня. Предоставляет все необходимые инструменты для проектирования изделий машиностроения (MCAD) за сравнительно невыс
окую стоимость. Разработчик - Alibre Inc., Richardson, US.
-профессиональное 3D твердотельное моделирование
-ассоциативные 2D чертежи деталей и сборок
-управление проектом
-экспорт в нейтральные CAD-форматы
-лёгкость в освоении и простота в использовании
-поддержка: on-line -обучение
SensAble Technologies, Inc.

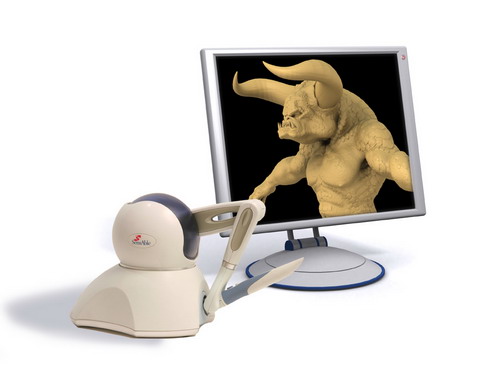

Технология от SensAble Technologies позволит Вам в полной мере взаимодействовать с компьютером с помощью "прикосновения", используя два измерения - зрение, и звук. Что дает возможность работать более естественным, интуитивным способом. Контакт-решения от SensAble позволяет упростить работу, повысить продуктивност
ь. Работа по моделированию подобна работе скульптура, создание цифровых 3D моделей виде подобно "лепке" из глины.

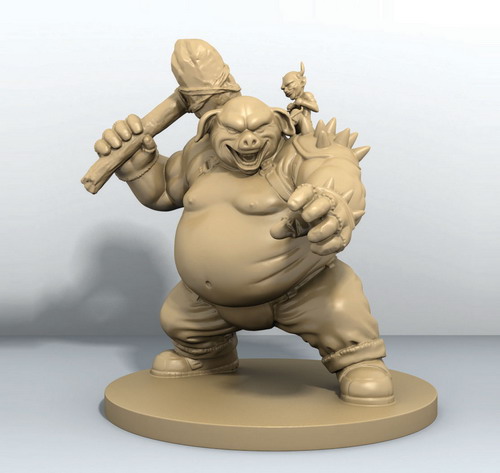

Система ClayTools - система для "скульптурного" моделирования и создания цифрового контента.

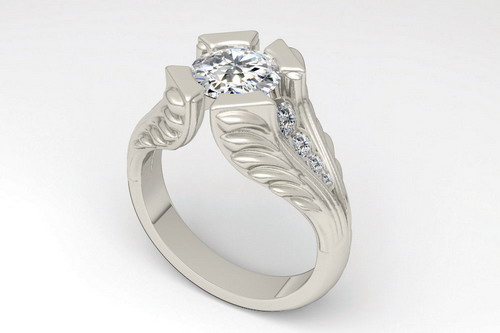

Идеально подходит для моделирования сложных органических форм таких, как скульптура и части ювелирного дизайна. В ClayTools программное обеспечение работает в сочетании с другими разработки приложений, таких как 3ds Max ®, Maya ® и Rhino ™, что позволяет расширять использование этих инструментов.

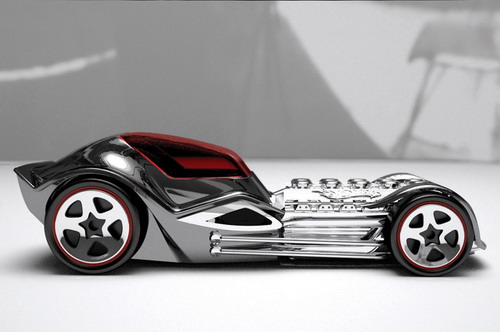

FreeForm® Modeling and Modeling Plus Systems - являются уникальными системами связи для быстрого 3D моделирования сложных, детальных, органических форм для производства.
FreeForm® Modeling системы обеспечивают быстрый и экономичный способ для дизайнеров и модельеров для создания оригинальных моделей или модифицирования и стилизации данных, а затем выход на RP-системы для прототипирования или фрезерования. Эта система включает в себя комплекс моделирования и инструменты контроля и импорта данных моделирования. Ппозволяет пользователям избежать дорогостоящих ошибок в производстве путем перестройки своих моделей в начале процесса проектирования.
Если ваша работа требует совместимости с CAD и подготовку моделей для производства, то система FreeForm® Modeling обладает всеми возможностями для интеграции с CAD, NURBS поверхности
Смотреть видео: модуль Auto Surfacing в FreeForm® Modeling Plus.
REALD

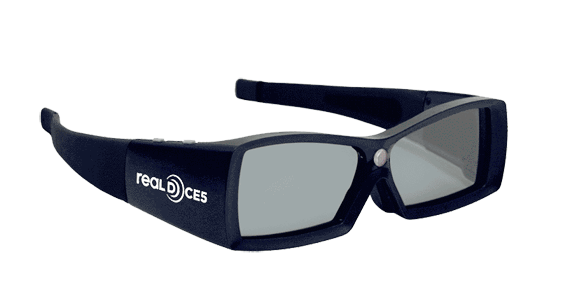

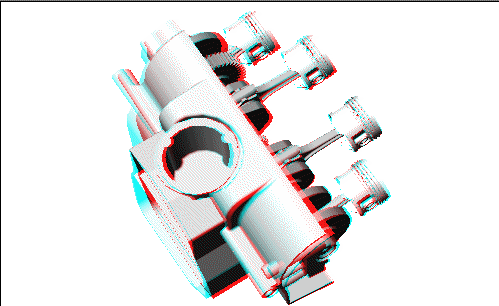

RealD PRO является разработчиком технологии и поставщиком оборудования для конечной 3D визуализация, включая 3D-очки, инфракрасные очки синхронизации устройства, готовые 3D DLP ® TV комплекты, промышленных проекторы, мониторы, пассивные 3D решения и преобразователей 3D формата.
RealD PRO представляет собой единый источник информации, оборудование и техническую поддержку.
Системы Stratoconcept®
Оборудование для быстрого прототипирования из мягких материалов.
Системы Stratoconcept® французской компании RP2i предназначены для быстрого прототипирования и быстрого изготовления оснастки из различных листовых материалов, которые можно фрезеровать:
- Модельные материалы
- Пластики
- Дерево
- Алюминий
Системы Stratoconcept® состоят из трех модулей: система управления, фрезерный станок, сборочный стол. С их помощью оператор может быстро и качественно изготавливать оснастку и модели независимо от их размеров.
Для работы установок Stratoconcept® необходим файл в формате STL. Управляющая программа разрезает его на слои с учетом толщины материала, используя один из вариантов "сглаживания" ступенек. После этого все слои вырезаются из листового материала.
В процессе резания в каждом слое вырезаются отверстия под шпильки, на которые впоследствии деталь собирается в единое целое. При необходимости, слои можно склеивать друг с другом или сваривать, в зависимости от материала.
Смотреть видео Stratoconcept®. Stratoconcept® в Пумори-Инжиниринг.
The Jewellery Industry Innovation Centre (JIIC)
Инновационный Центр Бирмингемского университета создан для оказания содействия ювелирной промышленности в внедрении новой техники и технологий.
В течение 10 лет с момента создания Центр заработал прекрасную репутацию как на национальном, так и на международном уровне за целостную концепцию подхода к разработке новых продуктов, а также в области тесной интеграции промышленности, малых и средних предприятий, ассоциаций, университетов и исследовательских институтов.
В JIIC предоставляет компаниям возможность для оценки и исследования новых технологий, способствует передаче технологий из других отраслей, и призывает внедрять новые технологии путем предоставления технической поддержки и обучения их использованию и применению.
