Лаборатория №40 (Технической томографии и интроскопии)

    Комплекс цифровой рентгеновский стационарный для контроля детонирующего шнура
Назначение комплекса
Комплекс предназначен для проведения технологического контроля детонирующего шнура методом цифровой рентгенографии. Комплекс обеспечивает:
  • возможность контроля внутренней структуры детонирующего шнура с геометрическим увеличением рентгеновского изображения;
  • возможность выбора оператором зоны (области интереса) исследования шнура;
  • полную биологическую защиту персонала при работе комплекса.
Состав комплекса:
  • рентгенозащищенный ИЗМЕРИТЕЛЬНЫЙ БЛОК (БИ) с системой блокировки;
  • БЛОК УПРАВЛЕНИЯ комплексом (БУ);
  • ПЭВМ управления комплексом, сбора и обработки данных (ПК);
  • Специальное программное обеспечение комплексом «ShadoCam», «XRS_535R», «Behold TV».
    Программное обеспечение на комплекс не требует обновлений, приобретения дополнительных ключей и технической поддержки в течение всего срока службы комплекса.
Устройство комплекса, описание принципа работы
Принцип работы комплекса основан на просвечивании детонирующего шнура рентгеновским излучением, регистрации теневого изображения цифровой детекторной матрицей и визуализации получаемого цифрового изображения на экране монитора с геометрическим увеличением.
Основой блока является рентгеновская трубка с рабочим напряжением до 50 кВ и током до 1000 мкА. Трубка имеет фокусное пятно не более 100 мкм. Контролируемый шнур двигается через пучок рентгеновского излучения с помощью механизма протяжки. Прошедшее рентгеновское излучение регистрируется детекторной панелью. Механизм протяжки, приводится в движении реверсивным двигателем, соединенным с редуктором, на выходном валу которого находится ведущий обрезиненный ролик диаметром 34 мм. Для обеспечения необходимого усилия движения шнура он прижимается к ведущему ролику прижимным роликом из нержавеющей стали диаметром 30 мм. Усиление прижатия регулируется пружиной регулировки прижатия. Шнур вводится через входной штуцер и через заправляющую втулку подаётся в измерительный канал, образуемый заправляющей втулкой и витым металлическим шлангом в оболочке с внутренним диаметром 2,0 мм. Шнур проходит через зону контроля и выводится через выходной штуцер.
Все элементы блока измерительного размещены на основной плате и закрыты кожухом. Рентгеновская трубка закрыта свинцовой защитой трубки кроме отверстия в зоне контроля. Кожух изнутри также закрыт свинцовой защитой, обеспечивающей допустимую дозу на поверхности блока.
Технические характеристики комплекса и условия эксплуатации:
минимальная длина контролируемого отрезка шнура (мм)100
диаметр контролируемого шнура (мм)1,45-1,6
диапазон регулировки напряжения (кВ)10 - 50
размер фокусного пятна излучателя (мкм)не более 100
формат рабочего поля преобразователя (мм)25×50 (256×512 пикселей)
предел простр.разрешения рентгеновского преобразователя (пар линий/мм)10
установка выявляет отклонения плотности (г/см3)0,5
установка выявляет поперечные разрывы сердцевины ДШ размером (мм)от 0,1
минимальные размеры обнаруживаемых неоднородностей (мм)0,45×0,45×0,45
максимальный коэффициент геометрического увеличения (раз)до 40
разрядность цифровой рентгенограммы (бит)12 или 14
уровень мощности экспозиционной дозы на внешней поверхности биологической защиты (мкЗв/ч)не более 0.5
степень защиты оболочки соответствует IP54 по ГОСТ 14254-96
установка работоспособна в условиях производственных помещений, в которых производятся работы со взрывчатыми материалами (температура в помещении от 15 до 35 градусов Цельсия, влажность воздуха от 25 % до 85 % (без образования конденсата)).
габариты блока измерительного (мм×мм×мм)205×205×420
масса блока измерительного (кг)не более 30
питание комплекса – сеть промышленная50 Гц, 220 В
Внешний вид комплекса

Рентгеновское изображение шнура

Управление подачей шнура

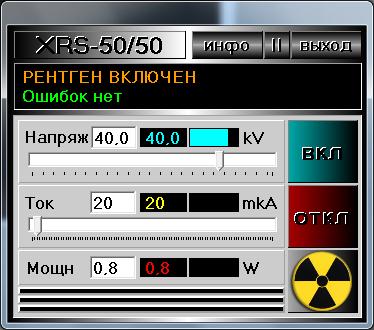

Управление рентгеном
